Flügelfender ohne Innenkammer

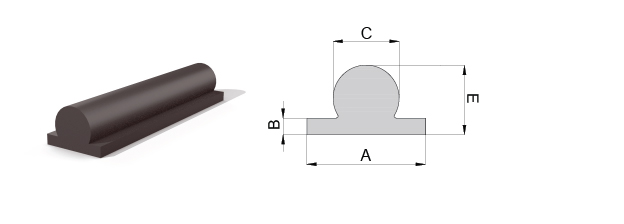

Standardgrößen Flügelfender ohne Innenkammer
A (mm) | B (mm) | C (mm) | E (mm) | Weight (kg/m) |
|---|---|---|---|---|
| 180 | 25 | 100 | 100 | 13 |
| 215 | 30 | 150 | 150 | 26 |
| 245 | 30 | 150 | 150 | 27 |
| 280 | 40 | 200 | 200 | 40 |
| 320 | 40 | 200 | 200 | 48 |
| 370 | 50 | 250 | 250 | 72 |
| 410 | 50 | 250 | 250 | 78 |
Nicht-Standard-Größen und kundenspezifische Ausführungen sind auf Anfrage erhältlich.

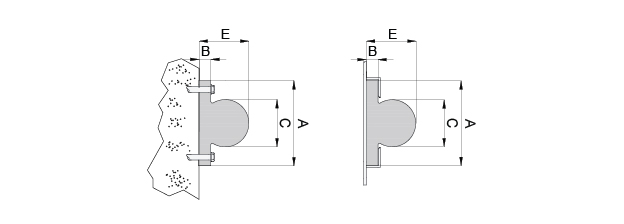

Mounting method and dimensions
A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|
| 180 | 25 | 100 | 50 | 100 |
| 215 | 30 | 150 | 75 | 150 |
| 245 | 30 | 150 | 75 | 150 |
| 280 | 40 | 200 | 100 | 200 |
| 320 | 40 | 200 | 100 | 200 |
| 370 | 50 | 250 | 125 | 250 |
| 410 | 50 | 250 | 125 | 250 |
General guidelines for mounting. For reference purposes only.
